TVE AT 280®: como cortar e usinar conforme o desenho técnico

Na indústria, precisão não é luxo, é requisito operacional. Afinal, um pequeno erro no dimensionamento de componentes isolantes pode provocar falhas elétricas, desalinhamentos mecânicos ou até paradas inesperadas de equipamentos. É exatamente por isso que a usinagem correta de materiais isolantes industriais se tornou uma etapa crítica em projetos de manutenção, retrofit e fabricação de máquinas.

Quando falamos da TVE AT 280^®, esse cuidado é ainda mais importante. Afinal, trata-se de uma placa termoelétrica de alta performance, projetada para oferecer isolamento elétrico confiável e elevada resistência mecânica.

Porém, uma pergunta comum surge entre engenheiros e técnicos: como cortar e usinar a TVE AT 280^® conforme o desenho técnico sem comprometer suas propriedades? A resposta passa por entender o comportamento do material e aplicar processos adequados de usinagem.

O que é a TVE AT 280^® e por que sua usinagem exige atenção?

A TVE AT 280^® é uma placa isolante composta por laminado de fibra de vidro e resina epóxi G10, desenvolvida para aplicações termoelétricas industriais. Esse material combina três características essenciais:

– Alta resistência mecânica;

– Excelente isolamento elétrico;

– Estabilidade dimensional mesmo em ambientes agressivos.

Por essas propriedades, a TVE AT 280^® é frequentemente utilizada como placa isolante para painéis elétricos, suportes estruturais isolantes e diversos componentes isolantes industriais.

Além disso, ela também se tornou uma alternativa moderna na substituição de baquelite por G10, oferecendo maior durabilidade e menor absorção de umidade.

No entanto, para que o desempenho seja preservado, o corte de laminado fibra de vidro epóxi deve seguir boas práticas técnicas.

Como usinar a TVE AT 280^® conforme o desenho técnico

Para que a TVE AT 280^® mantenha suas propriedades mecânicas e elétricas após o processamento, a usinagem deve seguir rigorosamente o desenho técnico da peça. O processo normalmente envolve cinco etapas principais.

1. Interpretação do desenho técnico

O primeiro passo é analisar corretamente o projeto da peça, verificando dimensões, tolerâncias, diâmetros, espessuras e pontos de fixação indicados no desenho. Essa leitura garante que o componente final atenda exatamente às exigências do sistema industrial.

2. Corte inicial da placa

O pré-dimensionamento da TVE AT 280^® pode ser realizado com serra circular ou serra de fita equipada com pastilhas de metal duro, indicadas para laminados de fibra de vidro epóxi. Esse corte prepara a matéria-prima para a usinagem de precisão.

3. Usinagem do material

A etapa seguinte envolve processos como:

– Fresagem

– Furação

– Torneamento

Nessa fase, é importante utilizar ferramentas adequadas para materiais abrasivos e manter avanço controlado para evitar delaminação do laminado ou desgaste excessivo das ferramentas.

4. Usinagem CNC para alta precisão

Após o pré-dimensionamento da placa, a usinagem CNC é o método mais indicado quando o projeto exige tolerâncias rigorosas e fidelidade absoluta ao desenho técnico.

Antes da usinagem de precisão, o material geralmente passa por um corte inicial, que pode ser realizado com serra circular ou serra de fita equipada com discos apropriados para laminados de fibra de vidro epóxi. Esse processo é utilizado principalmente para:

– Preparação de chapas;

– Pré-dimensionamento de peças;

– Fabricação de bases isolantes.

Quando o componente exige geometrias mais complexas ou maior precisão dimensional, o corte e usinagem CNC é essencial. Utilizando centros de usinagem controlados por computador, esse processo permite executar peças diretamente a partir do desenho técnico, garantindo repetibilidade e acabamento uniforme.

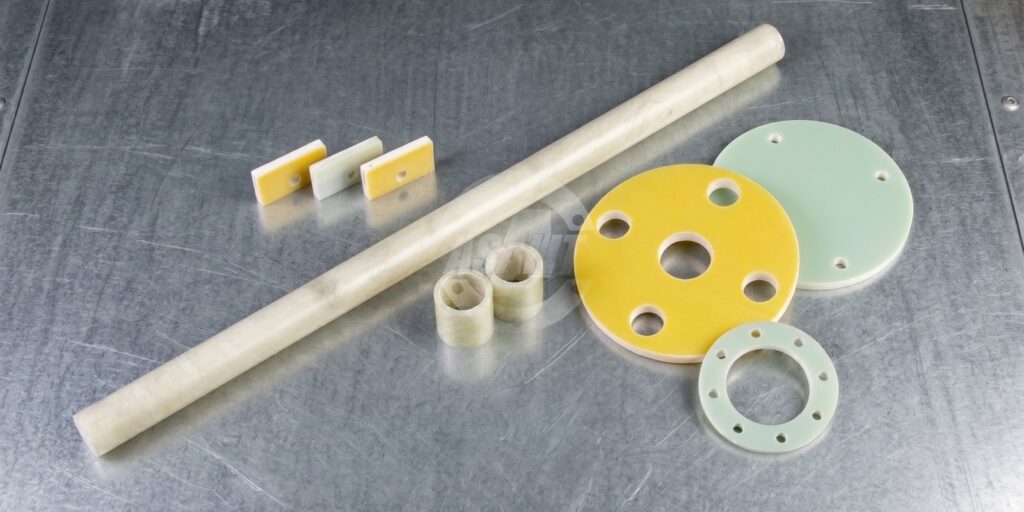

Entre as aplicações mais comuns estão a produção de peças isolantes usinadas sob medida, como:

– Buchas isolantes;

– Arruelas isolantes industriais;

– Espaçadores técnicos;

– Suportes isolantes;

– Placas estruturais para máquinas industriais.

Controlar o avanço da ferramenta e utilizar ferramentas adequadas para materiais compostos abrasivos é crucial, evitando delaminações, lascamentos ou irregularidades no laminado.

5. Inspeção dimensional da peça

Após a usinagem, é fundamental realizar a verificação dimensional do componente. Devem ser conferidos diâmetros, espessuras e tolerâncias indicadas no projeto, assegurando que os componentes isolantes industriais fabricados em TVE AT 280^® estejam prontos para operar com segurança e confiabilidade.

Perguntas frequentes (FAQ)

A TVE AT 280^® pode ser usinada com precisão?

Sim. A composição em fibra de vidro e resina epóxi G10 permite corte, fresagem e torneamento com alta precisão dimensional.

Quais peças podem ser fabricadas com TVE AT 280^®?

Entre as mais comuns estão buchas isolantes, arruelas isolantes industriais, espaçadores e suportes técnicos.

A TVE AT 280^® substitui o baquelite?

Sim. Em muitas aplicações industriais ela oferece desempenho superior, principalmente em resistência mecânica e estabilidade dimensional.

Esse material é indicado para painéis elétricos?

Sim. A TVE AT 280^® é amplamente utilizada como placa isolante para painéis elétricos e sistemas de automação.

A Asalit fabrica peças sob desenho técnico?

Sim. A empresa desenvolve componentes isolantes industriais personalizados, produzidos conforme especificação técnica do cliente.

A expertise técnica da Asalit

Mais do que fornecer materiais industriais, a Asalit atua como parceira técnica de seus clientes. Entre seus diferenciais estão:

– Equipe técnica altamente qualificada;

– Fabricação de peças sob desenho técnico;

– Soluções personalizadas para projetos industriais;

– Certificação ISO 9001, que garante controle rigoroso de qualidade;

– Compromisso com práticas ESG e responsabilidade ambiental.

Esse conjunto de fatores permite que cada componente fabricado a partir da TVE AT 280^® entregue desempenho confiável ao longo de toda a vida útil do equipamento.
